齊納二極管是一種表面接觸型硅二極管，采用特殊工藝制造，其符號和伏安特性如圖所示。當齊納二極管工作時，它處于反向擊穿區域，并且在一定的電流范圍（△IZ）內，齊納二極管不會被損壞。由于齊納二極管的擊穿是齊納擊穿，齊納二極管也稱為齊納二極管。從圖2-8b可以看出，齊納二極管經過一定的反向電壓擊穿后，反向電流在很寬的范圍內變化，管內的電壓基本保持不變，這就是電壓調節器受到調節的原因 。
齊納二極管的主要參數如下：
1。穩定電壓UZ:穩壓電壓是齊納二極管正常工作時的反向擊穿電壓。
2. 穩定電流IZ:穩定電流是齊納二極管工作在穩定電壓時的參考電流。
3.最大穩定電流IZM:齊納二極管反向工作時調節電流的最大穩定電流。
4.最大允許耗散功率PZM:是齊納管PN結的最大功率，不會因結溫過高而損壞。

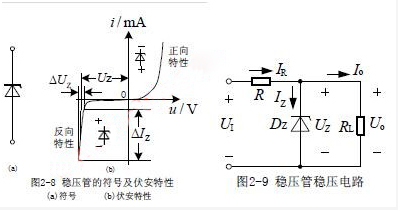

齊納二極管應用電流原理圖
受溫度影響的參數。在負載變化不大的情況下，齊納二極管通常用作穩壓電源。由于負載和齊納二極管并聯，因此也稱為并聯穩壓電源。在實際操作中，電壓調節管應與電阻一起使用。電路如圖2-9所示。其中R是限流電阻，使齊納管的穩定電流在一定范圍內，并起到電壓調節的作用。選擇要調節的調節管
