普通貼片二極管的識別知識

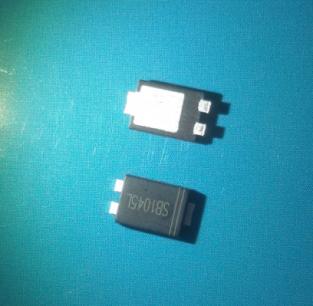

（1）普通貼片二極管的正極和負極區分貼片二極管的正極和負極。通常，可以觀察管的外殼。當外殼明顯磨損時，萬用表的歐姆表可用于鑒別。將萬用表放入R×100Ω或R×1kΩ文件中。首先用紅色和黑色萬用表測量SMD二極管的兩個引腳之間的電阻，然后再次測量?jī)x表。在這兩種測量結果，其具有的電阻值小被選擇時，連接到鉛筆黑色測試到底是二極管補丁上，另一端連接到鉛筆紅試驗的正極被負極芯片二極管；二極管芯片具有正向電阻（通常幾百歐姆到幾千歐姆），而另一組具有二極管芯片（通常是幾十千歐到幾百千歐姆）的反向電阻。

（2）普通貼片二極管的性能普通貼片二極管的性能檢測通常在開放狀態（遠離電路板）下進行。測量方法如下：用萬用表R×100Ω或R×1?測量正和負正常貼片二極管電阻。根據二極管的單向?qū)щ娦裕蟮恼拓?fù)電阻之間的差異，更好的單向?qū)щ娦浴Ｈ绻麥y(cè)得的正負電阻差別不大，則意味著芯片二極管的單向?qū)ㄐ阅芟陆担蝗绻?fù)電阻很大，則意味著芯片二極管有開路故障；如果正負電阻很小，則表明貼片二極管發生故障。當芯片二極管中出現前三個條件時，必須更換二極管。 2.特殊二極管的通用識別。

（1）SMD二極管的調節檢測SMD二極管的檢測主要包括以下三個要素：

1、二極管穩壓芯片，用于正負辨別。穩壓芯片二極管與普通芯片二極管相同，其引腳也分為正極和負極。所述正極和負極通常可通過在包裝上標記，例如，由二極管符號標記，電纜長度，顏色圓圈，色點等來鑒定。如果殼體上的標記不存在，它也可以用歐姆表測量multímetro.El方法是相同的判斷正和負二極管的普通貼劑的方法，并且在此將不再描述。

2、判斷調節芯片二極管的效率。辨別方法與普通貼片二極管相同。通常，正向電阻通常約為10kΩ，反向電阻為無窮大。

3、穩壓芯片芯片穩壓二極管測量措施。將萬用表放入10kΩ文件中，紅色表的筆連接到穩壓二極管的正極，黑色表的筆連接到穩壓二極管的負極。將萬用表指針偏轉到穩定值后，讀取直流電壓文件DC10 V萬用表復選標記。根據以下經驗公式計算齊納二極管的常數值：電壓調節值Uz=（10  - 讀數）×15 V值得注意的是：該方法用于測量穩壓芯片二極管的穩定性電壓。壓力值受萬用表高阻齒輪所用電池電壓的限制。也就是說，它只能測量電壓調節器的穩壓芯片低于高電阻文件中使用的電池電壓。

（2）檢測發光二極管的光補丁檢測方法二極管發光補丁如下：的二極管發光片的正和負電極的判別。正和負二極管散發墊光可以通常由電極，即所述管通向明亮的光，并且兩根引線中的管體的形狀“視覺測量的方法”來識別從側面仔細觀察，較小的一端是正極，較大的一端是負極。當無法識別“可視方法”時，歐姆萬用表文件也可用于檢測和識別。將萬用表設置為10kΩ（發光貼片二極管具有2 V點火電壓，只有在10kΩ時才能打開）。使用萬用表的紅色和黑色測試引線連接發射光的貼片二極管的兩根導線。如果指針被偏轉到一半以上和管可以發射一個薄弱點的右側，黑筆連接到LED和紅色鉛筆的正極被連接到負極。
