基本的三極管放大電路圖目前有三種可實現，其操作原理也很簡單。

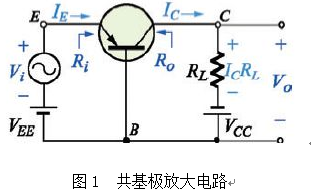

第一種：共基極放大電路，輸入端（EB之間），輸入阻抗低（約20～200 ）是正向偏壓，輸出端（CB之間），輸出阻抗高（約100k～1M ）為反向偏壓。
電流增益：當AI小于，而RL/Ri很大時，電壓增益會相當?shù)母摺?br />
電壓增益：
功率增益：當AI小于，其他不變，功率增益不會變大。

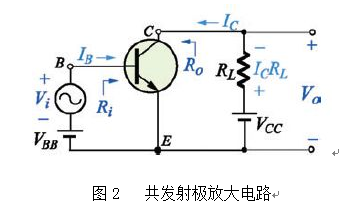

第二種：共發射極放大電路，多是應用在各放大器電路中（有電流與電壓放大增益性能）
其特性-輸入與輸出阻抗中等（Ri約1k～5k ；RO約50k。
電流增益:當負號輸出信號和輸入的信號反相（相位差°）
電壓增益：
功率增益：當AI小于，其他不變，功率增益不會變大。
第三種：共集電極放大電路，高輸入阻抗及低輸出阻抗的特性可作阻抗匹配用，以改善電壓信號的負載效應。
輸入阻抗高（Ri約20 k ）；輸出阻抗低（RO約20 ）。
電壓增益等于1，表示射極的輸出信號追隨著基極的輸入信號，所以共集極放大器又稱為射極隨耦器（emitterfollower）。
功率增益Ap = AI × Av≈β ，功率增益低。
電流增益：
