所謂鉗位，就是把輸入電壓變成峰值鉗制在某一預定的電平上的輸出電壓，而不改變信號。
鉗位電路
(1)功能：將輸入訊號的位準予以上移或下移，并不改變輸入訊號的波形。
(2)基本元件：二極管 D、電容器 C 及電阻器 R(直流電池 VR)。
(3)類別：負鉗位器與正鉗位器。
(4)注意事項
D 均假設為理想，RC 的時間常數也足夠大，不致使輸出波形失真。
任何交流訊號都可以產生鉗位作用。
負鉗位器
(1)簡單型
工作原理
Vi 正半周時,DON,C 充電至 V 值,Vo=0V。
Vi 負半周時，DOFF，Vo=-2V。

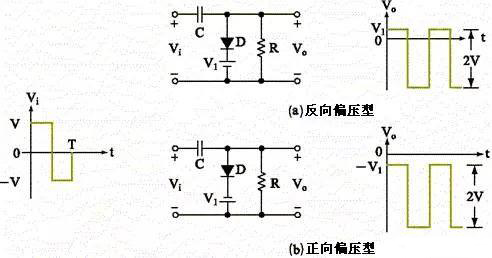

(2)加偏壓型
工作原理
Vi 正半周時，二極管 DON，C 被充電至 V 值(左正、右負)，Vo=+V1(a)圖或 -V1(b)圖。
Vi 負半周時，二極管 DOFF，RC 時間常數足夠大，Vo=VC+Vi(負半周)=2V。

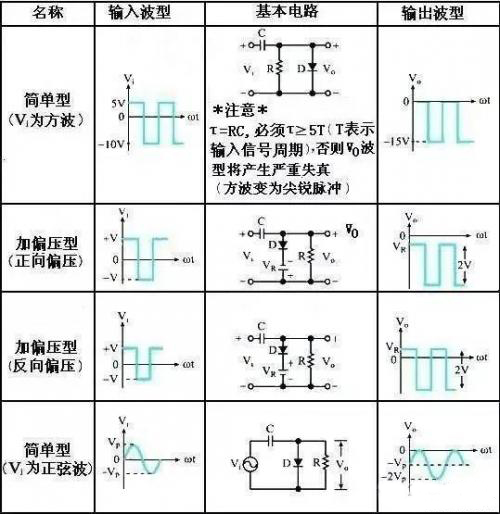

幾種二極管負鉗位器電路比較
正鉗位器
(1)簡單型
工作原理
Vi 負半周時，DON，C 充電至 V 值(左負、右正)，Vo=0V。
Vi 正半周時，DOFF，Vo=VC+Vi(正半周) =2V。
(2)加偏壓型
判斷輸出波形的簡易方法
1. 由參考電壓 V1 決定輸出波形于坐標軸上的參考點。
2 . 由二極管 D 的方向決定原來的波形往何方向移動，若二極管的方向為 ，則波形必須向上移動;若二極管的方向為 ，則波形必須往下移動。
3 決定參考點與方向后，再以參考點為基準，將原來的波形畫于輸出坐標軸上，即為我們所求。

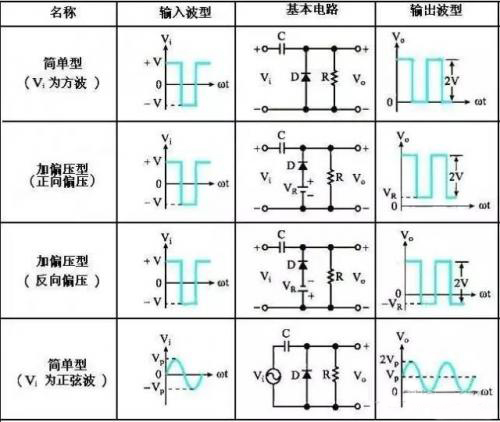

幾種二極管正鉗位器電路比較
