光電傳感器是一種小型電子設備，各種光電檢測系統中實現光電轉換的關鍵元件。它主要是利用光的各種性質，檢測物體的有無和表面狀態的變化等的傳感器。光電式傳感器具有非接觸、響應快、性能可靠等特點，因此在工業自動化裝置和機器人中獲得廣泛應用。下面將介紹其的工作原理：
光電傳感器
1.工作原理
光電傳感器的基本原理是以光電效應為基礎，把被測量的變化轉換成光信號的變化，然后借助光電元件進一步將非電信號轉換成電信號。光電效應是指用光照射某一物體，可以看作是一連串帶有一定能量為的光子轟擊在這個物體上，此時光子能量就傳遞給電子，并且是一個光子的全部能量一次性地被一個電子所吸收，電子得到光子傳遞的能量后其狀態就會發生變化，從而使受光照射的物體產生相應的電效應。

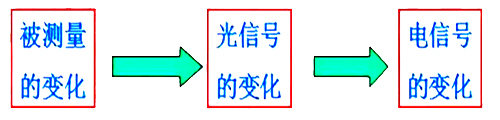

基本原理圖
2.光電效應原理
光電元件是光電傳感器中最重要的組成部分，它的核心工作原理是不同類型的光電效應。根據波粒二象性，光是由光速運動的光子所組成，當物體受到光線照射時，其內部的電子吸收了光子的能量后改變狀態，自身的電性質也會發生改變，這樣的現象稱為光電效應。根據電屬性狀態的不同變化，將光電效應分為以下三種：
2.1外光電效應
在光線作用下使電子逸出物體表面的現象稱為外光電效應。基于外光電效應的光電元件有光電管，光電倍增管等。
外光電效應圖
2.2光電導效應
半導體內的電子吸收光子后不能躍出半導體，使物體的電導率發生變化，或產生光生電動勢的現象稱為內光電效應。內光電效應按其工作原理可分為光電導效應和光生伏特效應。基于光電導效應的光電元件有光敏電阻，光敏晶體管等。
光電導效應圖
2.3光生伏特效應
在光線作用下，物體產生一定方向電動勢的現象稱為光生伏特效應。基于光生伏特效應的光電元件有光電池和光敏二極管、三極管等。
光生伏特效應圖
以上就是光電傳感器的工作原理介紹了。光電傳感器可以用于檢測直接引起光量變化的非電量，如光強、光照度、輻射測溫、氣體成分分析等;也可用來檢測能轉換成光量變化的其他非電量，如零件直徑、表面粗糙度、應變、位移、振動、速度、加速度，以及物體的形狀、工作狀態的識別等。
