電路需求：需要做一個電源入口電路，電壓大于6V時候進入電路板，電源電壓小于6V的時候電源不進入電路板，電路板不會工作。
電路方案分析
是類似于一個欠壓鎖定電路，但是放在電源入口，可以用分立元器件搭建一個閾值設定電路。
方案1：比較器檢測電路

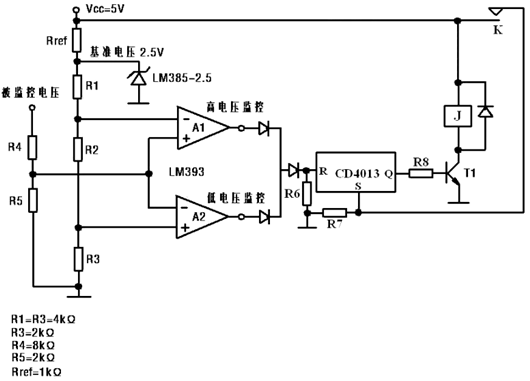

利用比較器檢測輸入電壓，與參考電壓比較，從而讓三極管截止和導通。

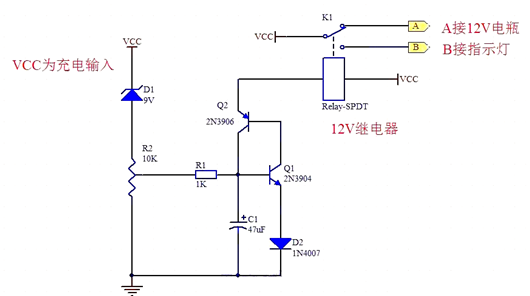

方案2：利用數字開關，光耦或者繼電器
方案3：雙開管開關，NPN三極管+PMOS
該方案成本低，電路搭建簡單，只需要三個主要器件；穩壓管，NPN三極管。

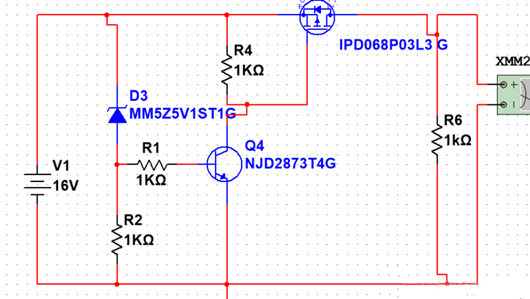

原理分析：用一個6V的穩壓二極管和NPN三極管構成控制MOS管門級的開關電路，大于6V擊穿二極管，構成通路，去開啟三極管，拉低PMOS管控制腳門級，從而使MOS管導通，小于6V則關閉三極管，截?cái)嗤罚瑥亩筂OS不導通。
穩壓二極管的作用就是將三極管Vcb之間的電壓鉗位到使三極管導通的那個值。
