基于熱敏電阻的測溫技術
在測溫領域，NTC熱敏電阻器，即負溫度系數熱敏電阻器，憑借其獨特的特性發揮著重要作用。其顯著特點為電阻值會隨著溫度的上升而迅速下降，這一特性使其成為測量溫度的關鍵元件。
溫度計算的核心公式如下：
其中，T1和T2分別表示開爾文溫度，開爾文溫度與攝氏度的換算關系為：開氏度=攝氏度+273.15。
Rntc代表熱敏電阻在溫度T1下的阻值。
R是熱敏電阻在常溫T2下的標稱阻值，例如，50K的熱敏電阻在25℃時的阻值為50K，此時對應的T2為273.15+25。
B則是熱敏電阻的固有參數，此處取值為3950K。
通過上述公式轉換后可得T1的值：
需要注意的是，計算得出的溫度為開爾文溫度，若需將其轉換為攝氏度，只需減去273.15即可。
以下是NTC熱敏電阻測溫電路圖中的典型微控制器保護電路：

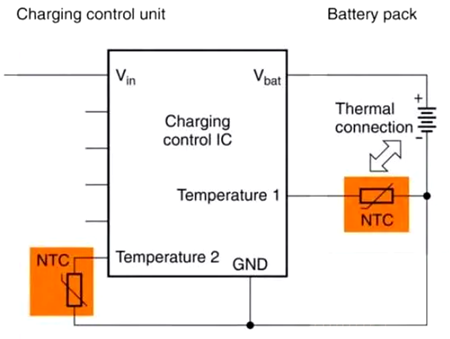

在一些對溫度敏感的應用場景，如快速充電過程中，為了防止因環境與電池之間的溫差過大而引發問題，有必要測量環境溫度。為此，可將第二個NTC熱敏電阻直接放置在充電電路板上。
