一、晶體管概述

晶體管是一種三端半導體器件，包含集電極、發射極和基極。它在電子電路中主要用于信號放大和開關控制，是電子設備中不可或缺的元件。根據半導體材料的排列方式，晶體管主要分為NPN型和PNP型。

二、晶體管的類型

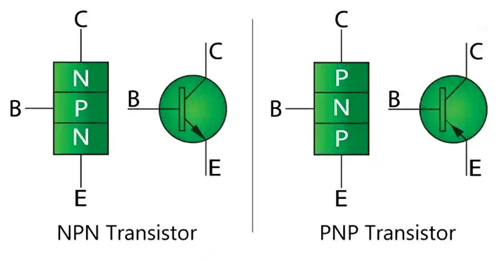

（一）NPN型晶體管

NPN型晶體管由兩個N型半導體層和一個P型半導體層組成，其中P型半導體層位于兩個N型層之間。在NPN型晶體管中，電流從集電極流向發射極，電子是主要的載流子。NPN型晶體管常用于放大和開關電路中，適用于多種電子設備，如音頻放大器、信號處理器等。

（二）PNP型晶體管

PNP型晶體管則由兩個P型半導體層和一個N型半導體層組成，N型層位于兩個P型層之間。電流從發射極流向集電極，主要載流子為空穴。PNP型晶體管的工作原理與NPN型相似，但電流方向相反。它們在電源管理、電機驅動等電路中廣泛應用，特別適用于需要高電壓、大電流的場景。

三、晶體管引腳識別

（一）封裝標識法

許多晶體管的外包裝上印有型號和參數等信息。根據這些信息，可以查閱相關的數據手冊或技術文檔，獲取晶體管的引腳布置和序號。這種方法適用于已知型號的晶體管，能夠快速準確地確定引腳功能。

（二）管腳長度法

在一些晶體管的封裝中，管腳的長度可以作為判斷引腳位置的依據。通常情況下，中間的引腳較長，而兩邊的引腳較短。這種方法適用于某些特定封裝類型的晶體管，但需要注意的是，并非所有晶體管都遵循這一規則。

（三）萬用表法

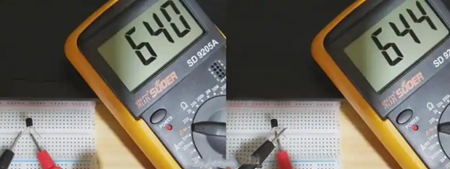

使用萬用表可以有效識別晶體管的引腳。將萬用表設置為二極管模式，然后將正極（紅色）探頭保持在晶體管的中間引腳。接下來，將負極（黑色）探頭分別接觸左右引腳并讀取萬用表讀數。獲得較高讀數的為基極-發射極結，獲得較低值的為集電極-基極結。

（四）外觀識別法

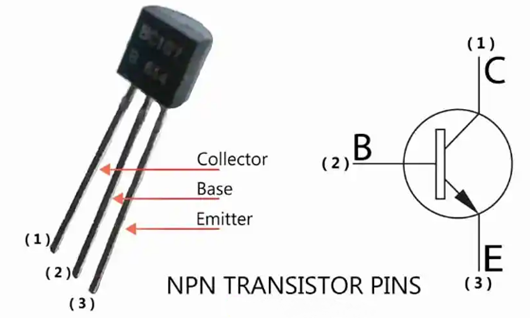

對于大多數NPN型晶體管，當將晶體管的平坦面保持在正面時，從左到右的引腳依次為集電極（C）、基極（B）和發射極（E）。而在大多數PNP型晶體管中，引腳順序則相反，即從左到右依次為發射極（E）、基極（B）和集電極（C）。這種方法適用于常見的晶體管封裝類型，但需要注意不同制造商可能會有不同的引腳排列方式。

四、晶體管引腳功能詳解

（一）集電極（Collector）

集電極是晶體管的主要電極之一，用于收集載流子。在NPN型晶體管中，集電極是電子的收集端；而在PNP型晶體管中，集電極是空穴的收集端。集電極通常與電源的正極（對于NPN型）或負極（對于PNP型）相連，負責將電流引導到外部電路。

（二）基極（Base）

基極是晶體管的控制電極，用于調節晶體管的導通程度。通過改變基極電流，可以控制晶體管的放大倍數和開關狀態?；鶚O通常與信號源相連，接收輸入信號并控制晶體管的輸出電流?；鶚O電流較小，但對晶體管的工作狀態起著關鍵作用。

（三）發射極（Emitter）

發射極是晶體管的另一個主要電極，用于發射載流子。在NPN型晶體管中，發射極是電子的發射端；而在PNP型晶體管中，發射極是空穴的發射端。發射極通常與電源的負極（對于NPN型）或正極（對于PNP型）相連，為載流子的運動提供起點。
